第一次體會LED的亮度是在多年前的一個夜晚，那晚和幾個朋友在新店的野溪抓蝦，朋友手中自製發出白光的LED頭燈，硬是比手中吃6V傳統電瓶的燈泡頭燈亮上幾倍；這個LED頭燈DIY最早的想法，就是源自於那時，距離印象中爆亮的LED頭燈，至少也是五年前的事了。

再次想要DIY一個LED頭燈的念頭，源自於小趙的這篇文章　，但也因為自己對這些正極負極、變壓、穩壓....搞不清楚，俗話說隔行如隔山，若要懂這些的話，幾年前早自己動手了，哪等到現在蟲季即將開鑼，才又來傷腦筋。

恰巧上周某日，夜探正在夜釣的朋友，得知這LED已有更新款的燈泡，第二天二話不說直接備好材料，就請朋友幫忙做了一個；由於這頭燈是希望蟲季點燈時用來找蟲，而找蟲時不宜將燈掛在頭上，以免飛蛾大軍全撲到臉上，所以要能夠手持；但也希望在野外時可以將頭燈夾在小帽帽沿，以便空出雙手拿相機，補光、對焦、拍照；這腹案在心中早放置多年，所以材料的準備還算快，夾式頭燈直接拆掉多年前的燈泡頭燈，請朋友用LED取代燈泡；只不過做好時發現，這老燈罩的光源非常不均勻，一樣的LED Q5燈泡搭配18650鋰電池，和朋友頭上較新款的市售頭燈燈罩相較，足足暗了一大半。

回家拆開朋友送來的頭燈，小小研究了一下走線....過了幾天再次備好材料，就自行動工了；看似簡單的走線，對外行的我來說只能說真是大大的折磨，邊打電話邊研究。最後，終於還是完成了，初步的測試應該可以符合個人的需求，再來就等哪天拿到野外測試了。

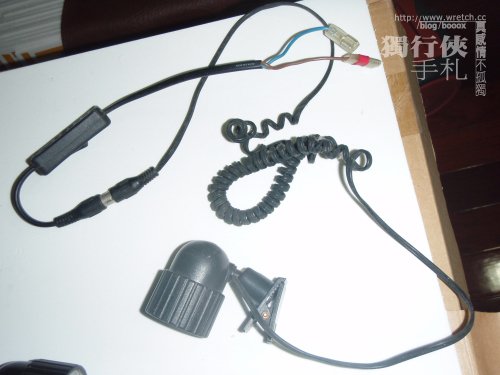

▲吃6V電瓶的舊款頭燈

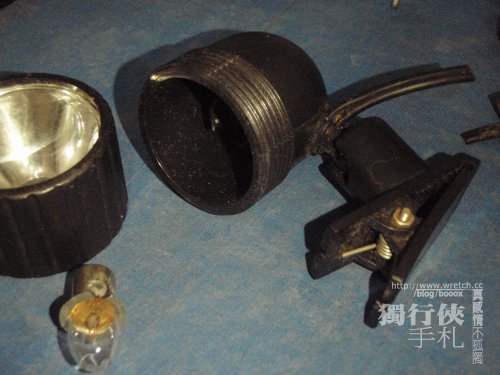

▲放棄了反射效能不佳的燈杯

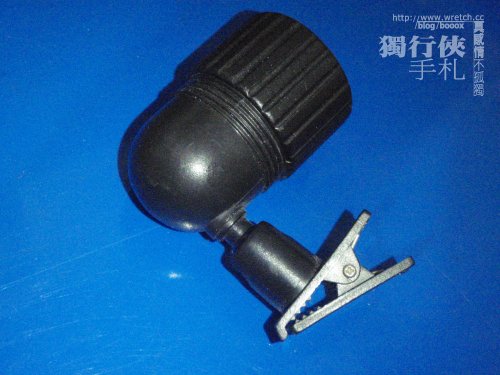

▲看著這燈夾想了又想，最後.....


▲覺得應該可以借屍還魂一下，於是.....

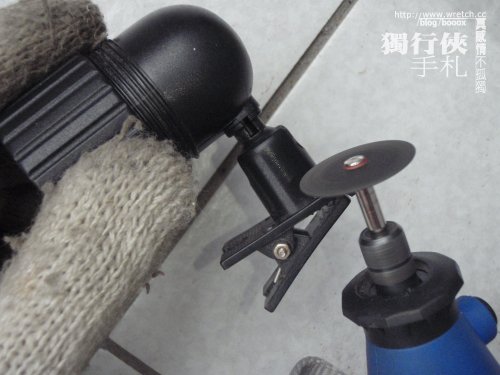

▲只留下夾子，上面的支柱先預留一小截


▲這是市售1 LED的頭燈，傳統的頭燈如圖，上面有三條鬆緊帶，可以繫在小帽包覆頭部不置於脫落

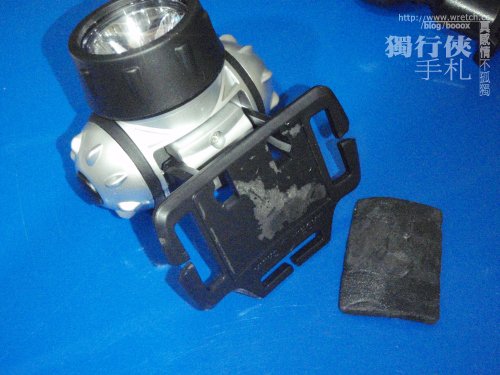

▲拆掉額頭處的防滑墊

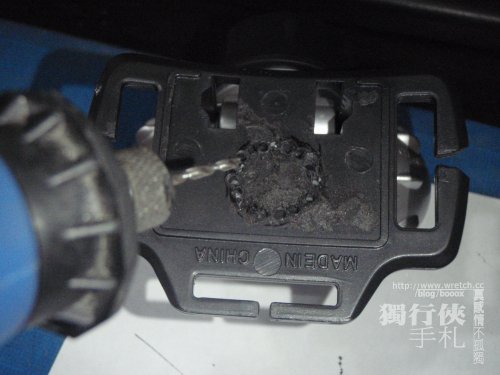

▲量好舊款頭燈夾子上方的圓柱直徑，開始穿孔打洞

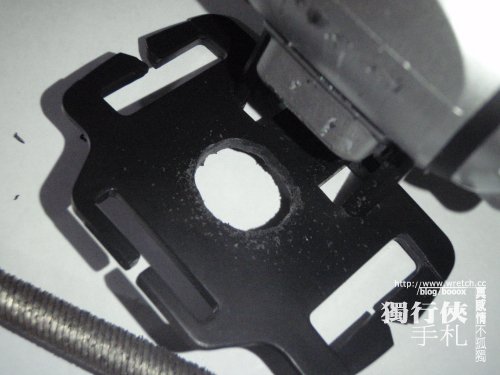

▲打好動慢慢研磨


▲直到夾子的圓柱可以硬緊進去不會搖晃

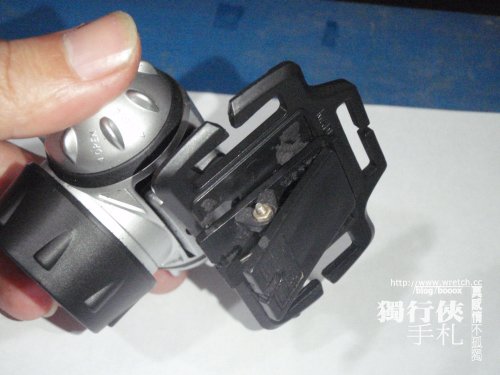

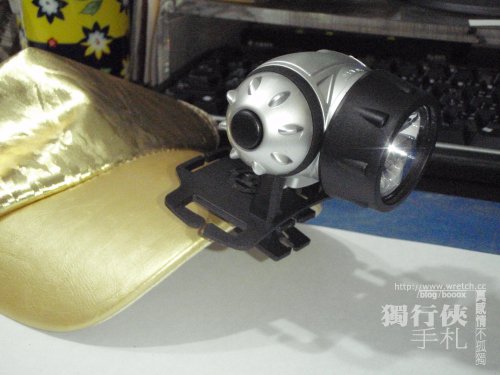

▲試夾在帽沿再試戴看看，和預料中的一樣，稍有重量但是可以接受

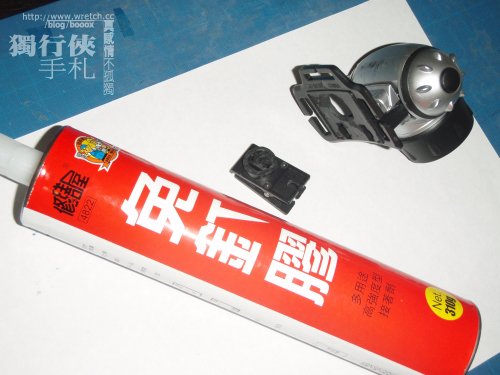

▲那麼，上膠固定

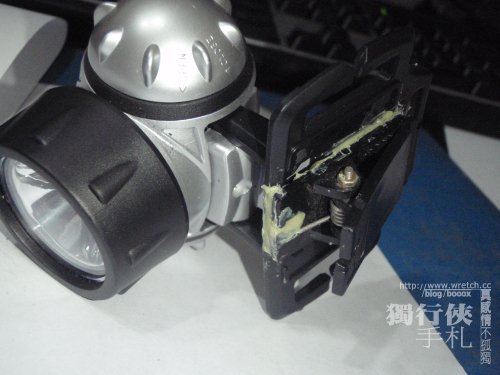

▲上面圓柱突出處，黏得跟狗啃的一樣

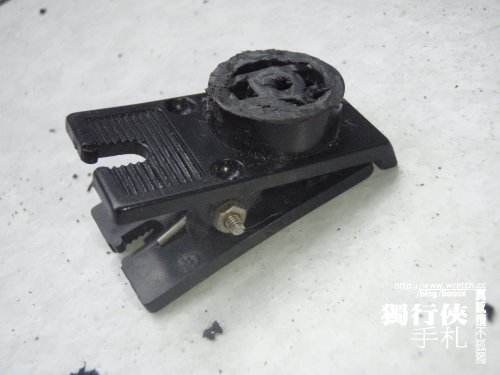

▲下面，夾子


▲上黑膠帶遮醜Orz


▲再來，拆開燈罩(真粗躁啊，對岸做的)

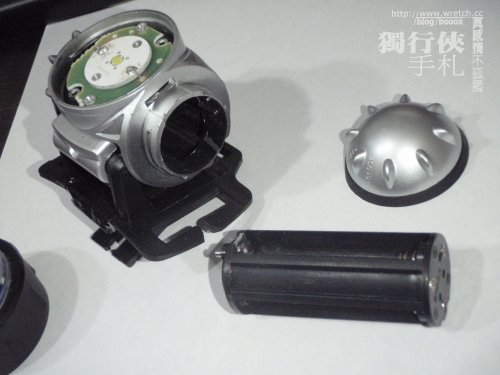

▲打開側邊蓋子，取出電池盒


▲

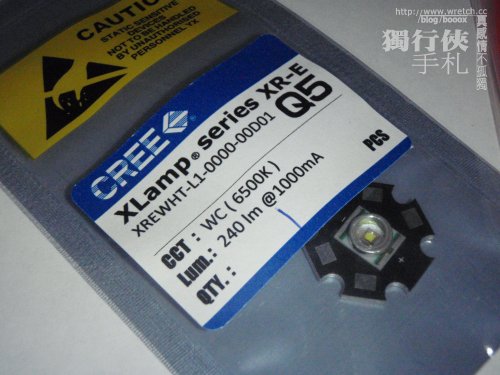

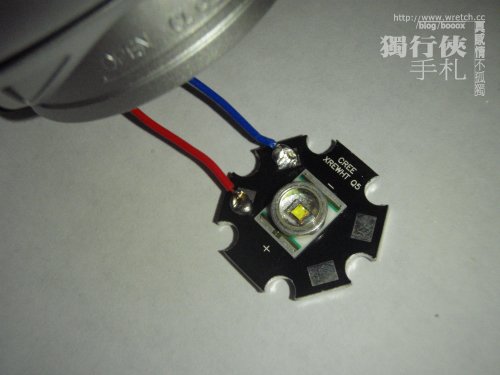

▲CREE Q5，色溫6500K，最佳狀態240流明，市售的戰術手電筒，幾乎都是CREE Q5

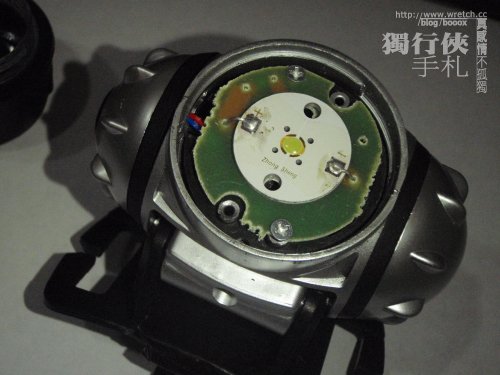

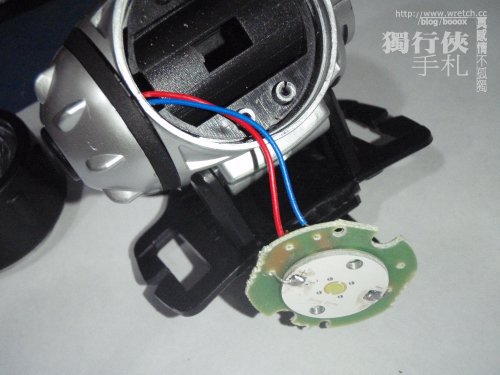

▲拆掉原有的LED電路板螺絲（糗，中國製真的很爛，裡面的塑膠都裂了，只有外觀還可以）

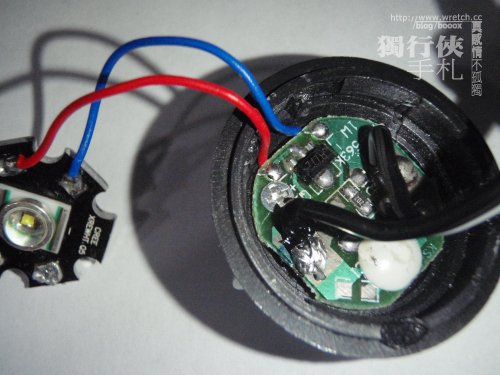

▲記好正負極的線，黏上Q5


▲再來拆開頭燈另一側的開關，找出原本電池盒接觸面的正負極，黏上連接18650的線材

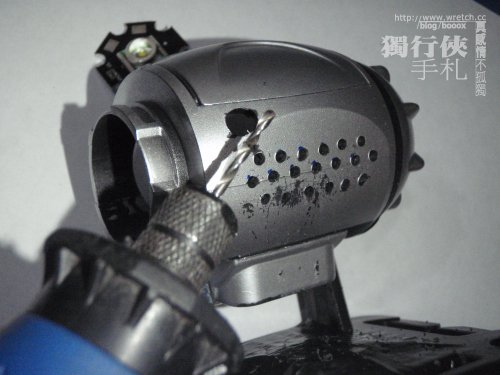

▲由於必須預設較長時間使用，所以在頭燈後方打出幾排散熱的小孔

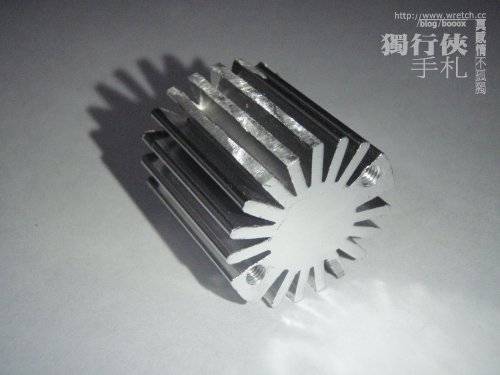

▲小型鋁鰭散熱片，由前方塞入


▲上下多出各約1mm，稍加研磨到可以硬塞進去

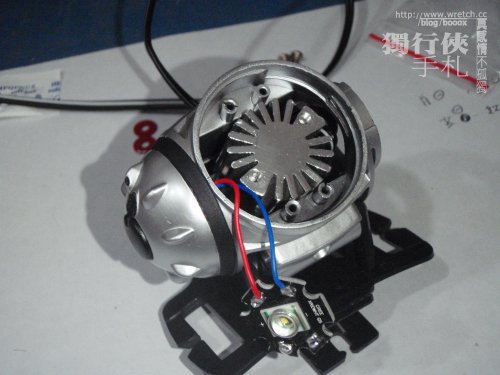

▲推到底，剛好緊緊的卡住

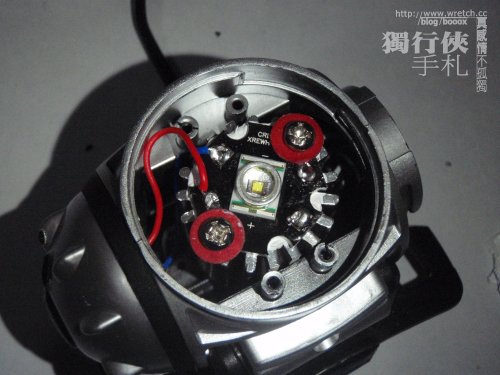

▲將LED鋁基塗上散熱膏，裝上絕緣片鎖上螺絲

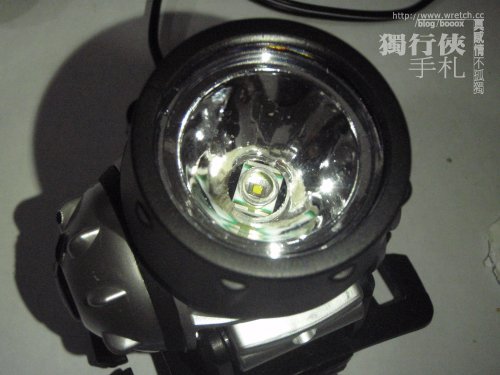

▲鎖上燈罩

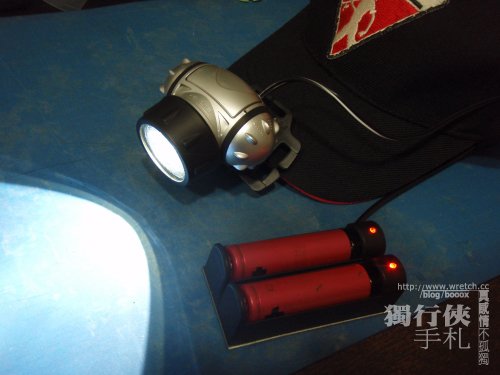

▲接銲線材等瑣事就不贅述了，連接到18650鋰電，完成

這個LED頭燈，只搭載一顆1W的Q5燈泡，撿燈採集時照射在較遠距離時稍嫌不足；但是，在點燈時用來找尋飛落在發電機光源附近的蟲子時絕對夠用

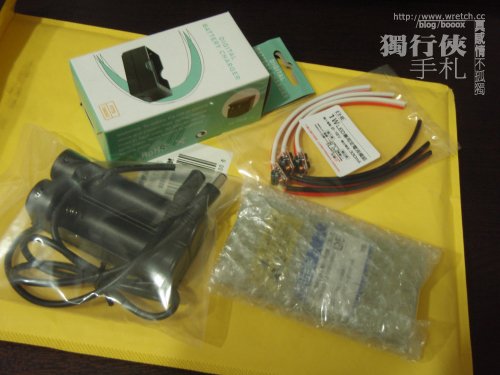

這個DIY頭燈，扣除製作失敗和買錯或多買的零件，總花費如下：
A.CREE Q5 --> 200元
B.鋁鰭散熱片 --> 45元
C.18650 2並型電池盒 --> 160元
D.1 LED頭燈 --> 120元
(18650充電器、鋰電和舊有的線材與烙鐵銲錫等，不在上列)

我的預設目標是：1.要能省電，出門採蟲少帶幾顆12V電瓶。2.要能夠夾於小帽帽沿空出雙手拍照。3.要能夠手持，方便找尋蟲子。這三個目標這個頭燈都可達成，最重要的是：DIY的樂趣是無價的。

當然如果沒有多買了幾顆用不到的定電流和燒壞了一顆Q5，我肯定會更快樂，不過至少我知道下一篇「DIY LED探照燈第二彈」是絕對不會失手的XD
